엑셀 산점도(분산형) 그래프 그리기



• 보정곡선·실험데이터 그래프처럼 X값이 농도, Y값이 신호(Area) 인 데이터는 “꺾은선형”이 아니라 반드시 산포형(XY) 으로 그려야 합니다.
• 산포형으로 바꾸면 X축을 0–10까지 2 간격(0,2,4,6,8,10) 처럼 수치 기준으로 설정할 수 있고,
• 이후에 추세선 + 식 + R² 까지 붙여 넣어 제대로 된 보정곡선을 만들 수 있습니다.

---

1. 왜 꺾은선형이 아니라 산포형이어야 할까?

실험 데이터를 처음 그리면 보통
농도(ppm) | 2-2 Area | 2-4 Area
같은 표를 선택한 뒤, 자동으로 나오는 꺾은선형 차트를 많이 사용합니다.

문제는 꺾은선형 기본 설정의 X축이 “카테고리 축” 이라는 점입니다.

• 엑셀은 0.5, 2, 10 을 “서로 다른 세 개의 구분 값” 으로만 취급
• 0과 10 사이의 2,4,6,8 같은 눈금을 마음대로 넣을 수 없음
• “X축 최소값/최대값/단위” 설정칸이 아예 보이지 않고
  대신 “텍스트 축 / 날짜 축”만 보임

그래서 보정곡선처럼 X축 간격을 일정한 값(0,2,4,6,8,10)으로 통제하고 싶을 때는 산포형이 필수입니다.

---

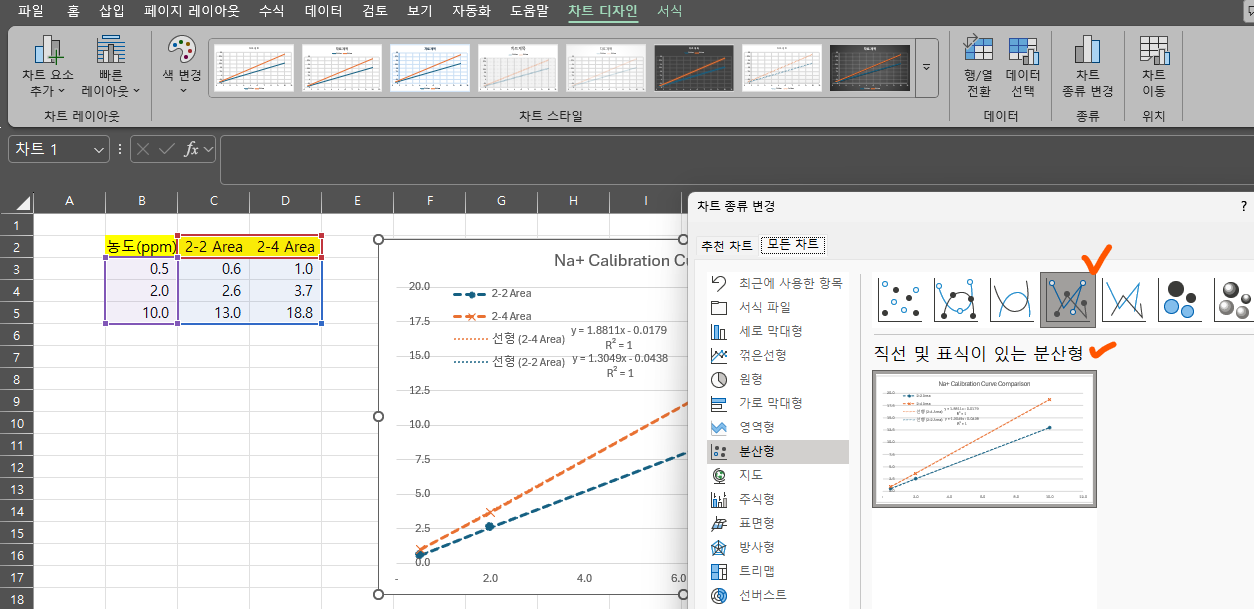

2. 꺾은선형 → 산포형(XY)으로 바꾸기

이미 꺾은선형 그래프를 만든 상태라고 가정하고, 차트 종류만 바꿔보겠습니다.

1. 차트 한 번 클릭해서 선택
2. 상단 리본에서 [차트 디자인] 탭 클릭
3. [차트 종류 변경] 버튼 클릭
4. 왼쪽 목록에서 [산포형(Scatter)] 선택
5. 오른쪽에서
   • “직선 및 데이터 표식이 있는 산포형”
     (Straight lines and markers) 유형 선택
6. [확인] 클릭

이 순간부터 X축은 값 축(수치 축) 으로 바뀌고,
축 서식에 최소값 / 최대값 / 주 단위(단위) 를 입력할 수 있는 옵션이 생깁니다.

---

3. X축 눈금을 0,2,4,6,8,10으로 설정하기

이제 X축 모양을 보정곡선 논문에서 보는 형태로 맞춰보겠습니다.

1. 차트의 X축 숫자(0.5, 2, 10 등)를 마우스로 오른쪽 클릭
2. [축 서식] 선택
3. 오른쪽에 뜨는 창에서 그래프 모양 아이콘(“축 옵션”) 클릭
4. 아래 값들을 입력
   • 최소값(Min): 0
   • 최대값(Max): 10
   단위(Units)
   • 주 단위(Major): 2
   • (보조 단위는 필요 없으면 비워두거나 1로 두어도 됨)
5. 경계값(Bounds)

설정이 끝나면 X축이 0, 2, 4, 6, 8, 10 으로 깔끔하게 나오고,
데이터 포인트는 0.5, 2, 10 위치에 정확히 찍힌 상태가 됩니다.
즉, 첫 번째 예시 이미지처럼 “실제 농도 위치에 점이 놓인 산점도”가 완성되는 것입니다.

---

4. 추세선과 회귀식, R² 표시하기

보정곡선이라면 여기서 끝내기 아쉽죠.
각 계열에 대해 추세선(선형 회귀) 과 식, R²를 넣어 보겠습니다.

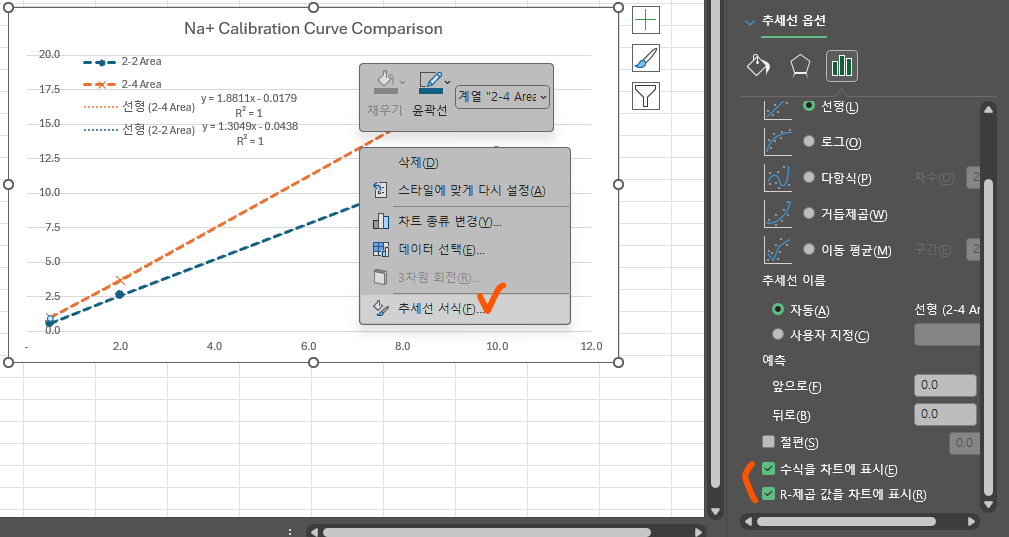

엑셀 - 해당 선형 그래프 우클릭 후 추세선 서식 추가하기

1. 그래프에서 원하는 데이터 계열(예: 2-2 Area)을 한 번 클릭
   • 점들이 전부 선택된 상태여야 합니다.
2. 우클릭 → [추세선 추가]
3. 오른쪽에 “추세선 서식” 창이 열리면
   • [선형] 선택
   • 아래 체크박스 중
     • “차트에 수식 표시”
     • “차트에 R-제곱 값 표시” 체크
4. 두 번째 계열(2-4 Area)도 같은 방법으로 반복

이제 그래프 안에

• y = 1.8811x - 0.0179
• R² = 1.0000

같은 문구가 자동으로 추가됩니다.
실제 업무에서는 이 값을 그대로 보고서/논문에 옮기거나,
엑셀에서 역산할 때 참고용으로 사용하면 됩니다.

---

5. 마무리 – 산포형으로 한 번에 정리되는 것들

정리하면, 산포형(XY) 로 바꾸는 순간 다음이 한 번에 해결됩니다.

1. X축을 “값” 기준으로 관리
   • 최소값/최대값/간격을 숫자로 통제
   • 0,2,4,6,8,10 처럼 균일한 눈금
2. 데이터 위치가 실제 농도에 비례
   • 0.5는 0과 2 사이 정확한 위치에 표시
3. 추세선 + 회귀식 + R² 를 쉽게 붙일 수 있음
4. 이후 농도 범위를 바꾸더라도
   • 예: 0~20, 5 간격
   • 축 서식에서 숫자만 수정하면 끝

실험실에서 Na⁺, K⁺, Ca²⁺ 같은 이온 보정곡선뿐 아니라
생산 공장의 공정 데이터, 품질 검사 결과 등
“X는 입력 값, Y는 측정 값” 모든 그래프가 같은 패턴으로 해결됩니다.

한 번만 산포형으로 제대로 그려 보면,
이제는 꺾은선형으로 보정곡선을 그릴 일이 없을 겁니다.
